제품분류 : 바퀴 >> 항가
제품명 : 파이프 항가(사출)HC-PH
페이지 번호 : 2002384

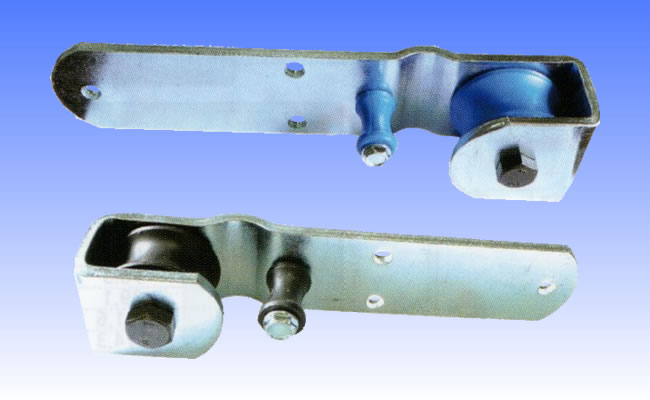

파이프항가 사출 HC-PH

특징 : 레일은 원형환봉 또는 원형파이프 사용.

용도 : 대문, 하우스 라인 작업용

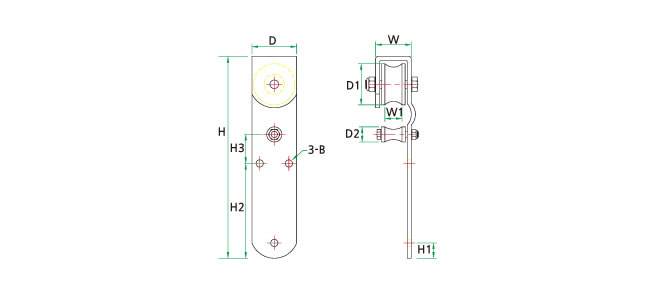

■사양
품번 상품명 외폭
(W)		 바퀴홈폭
(H)		 총폭
(D)		 외경
(D1-D2)		 전장
(H)		 홀간격
(H1-H2-H3)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-61021 HC-PH 1' 42 21 50 50-22 235 15-84-40 6000 70 40EA
HC-61022 HC-PH 1-1/4' 50 27 65 60-22 294 22-115-42 6201 100 30EA
HC-61189 HC-PH 25A 64 25A용 70 64-32 298 25-110-46 6301 300 10EA
HC-61190 HC-PH 32A 64 32A용 70 64-32 298 25-110-37 6004 400 10EA
HC-61191 HC-PH 40A 64 40A용 70 64-32 298 25-110-32 6004 500 10EA

■사양(파이프항가 사출로라만)
품번 상품명 외경
(D1)		 바퀴폭
(W1)		 홈폭 홈깊이 삽입베어링
(Z)		 허용하중
(kg)
HC-81229 HC-PH 1' 사출로라 48 26 21 4 6000 70
HC-81220 HC-PH 1-1/4' 사출로라 58 31 27 10 6201 100
HC-81221 HC-PH 1' 小로라 22 27 21 4 홀8.5 30
HC-81222 HC-PH 1-1/4' 小로라 22 34 27 4 홀8.5 30
HC-61192 HC-PH 25A 로라 64 45 25A용 11 6301 300
HC-61193 HC-PH 25A 小로라 32 45 35 6 홀12.5 80
HC-61194 HC-PH 32A 64 54 32A용 11 6004 400
HC-61195 HC-PH 32A 小로라 32 54 40 6 홀12.5 80
HC-61196 HC-PH 40A 로라 64 60 40A용 12 6004 500
HC-61197 HC-PH 40A 小로라 32 60 45 6 홀12.5 80

■ 적용 규격표(파이프 규격표)
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/2 48.6
50*2 60.5
65*1-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
