제품분류 : 바퀴 >> V앵글
제품명 : 용접형(단조) HC-HVRR
페이지 번호 : 2002393

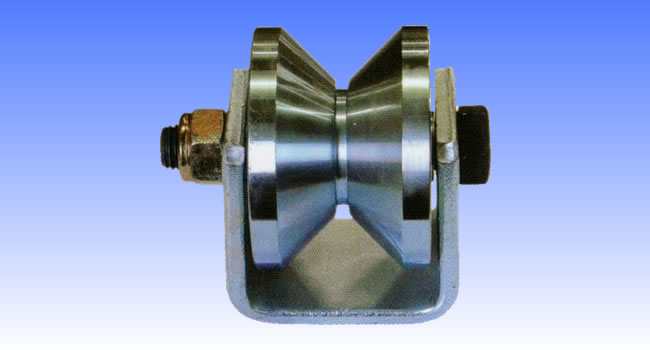

단조 V앵글 고정용접형 HC-HVRR

특징 :
- 직선라인 설비용 V앵글용 운반대차용 용접형
- 견고함
- 국산 베어링을 사용하면 하중을 더욱더 높일수 있음

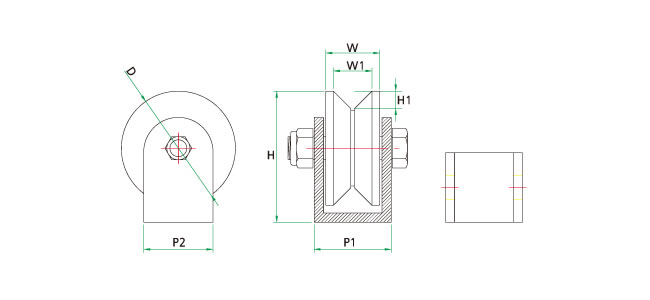

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41092 HC-HVRR 4' 98 70 48 118-9T 24 96-65 6204 800
HC-41093 HC-HVRR 5' 128 70 50 149-9T 25 96-65 6304 1000
HC-41094 HC-HVRR 6' 148 70 50 169-9T 25 96-65 6304 1500
HC-41095 HC-HVRR 6'-6 148 70 50 170-12T 25 100-90 6306 2000
HC-41096 HC-HVRR 8' 198 70 50 219-9T 25 96-65 6304 1800
HC-41097 HC-HVRR 8'-8 198 70 50 220-12T 25 100-90 6306 2500
HC-41220 HC-HVRR 148 148 70 50 173-15T 25 108-90 6406 4000
HC-41221 HC-HVRR 198 198 70 50 223-15T 25 108-90 6406 4500

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
80*80 6 8.5 4
7 8.5 4
90*90 6 10 5
7 10 5
9 10 7
10 10 7
13 10 7
100*100 7 10 5
10 10 7
13 10 7
