제품분류 : 바퀴 >> V앵글
제품명 : 각로라(플레이트)HC-PR / HC-PRN
페이지 번호 : 2002421

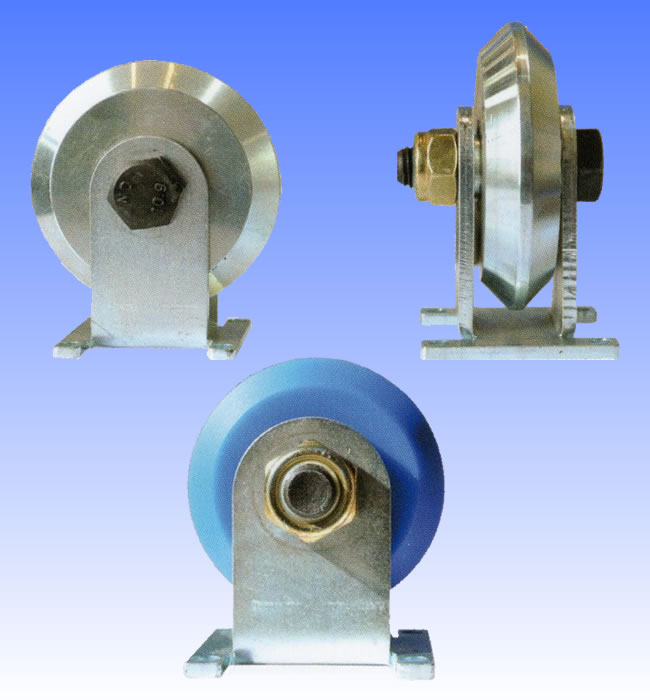

앵글 각로라고정(플레이트 타입) HC-PR/
MC나이론앵글 각로라고정 HC-PRN

특징 : 앵글 안쪽용으로 이탈 위험이 없음

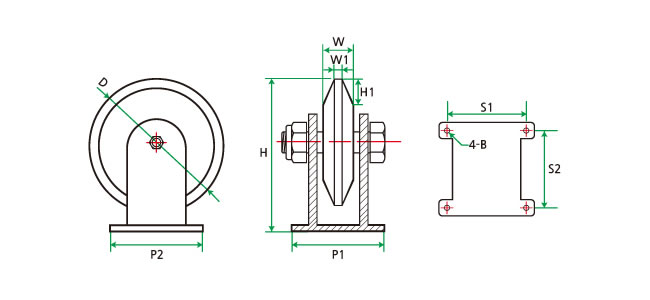

■사양(철 앵글 각로라)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 각폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-72036 HC-P25R 49 14 3 58 5.5 40-46 30-38 4.5 6000 100
HC-72037 HC-P30R 64 16 3 73 6.5 40-46 32-38 4.5 6000 120
HC-72038 HC-P40R 74 18 3 83 7.5 50-50 40-40 5 6201 150
HC-72039 HC-P50R 98 30 4 112 13 70-80 55-65 6.5 6301 200

■사양(MC나이론 앵글 각로라)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 각폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-72140 HC-P25RN 50 14 3 58 5.5 40-46 30-38 4.5 6000 100
HC-72141 HC-P30RN 65 16 3 73 6.5 40-46 32-38 4.5 6000 120
HC-72142 HC-P40RN 75 18 3 83 7.5 50-50 40-40 5 6201 150
HC-72143 HC-P50RN 100 30 4 112 13 70-80 55-65 6.5 6301 200

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
