제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(POM)HC-POMUR/ HC-SUSPOMUR
페이지 번호 : 2002440

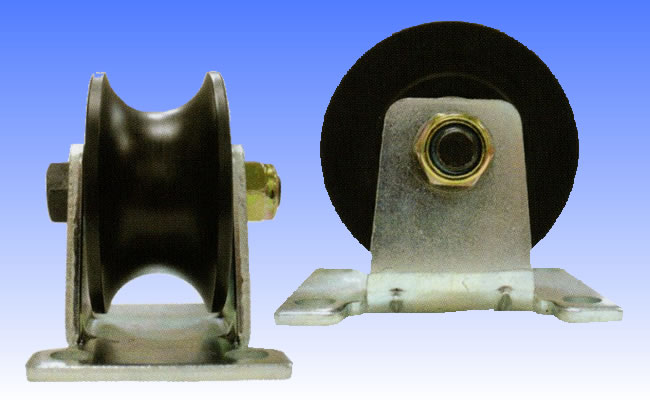

내열U POM플레이트타입 HC-POMUR / HC-SUSPOMUR

특징 : 열에 강하고 부식성이 강함

용도 : 공장 작업 현장에 적합

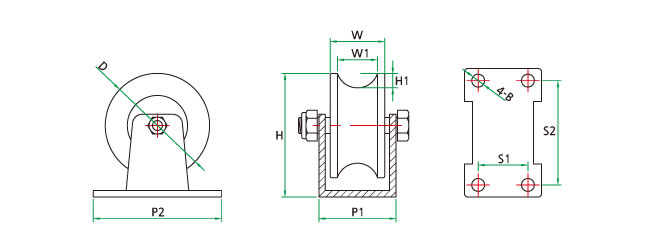

■사양(스틸 브라켓 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41079 HC-POMUR 2-1/2' 65 34 25 77 9 48-80 31-65 6000 100
HC-41080 HC-POMUR 3' 75 39 30 84 11 67-95 46-75 6201 150
HC-41081 HC-POMUR 4' 100 44 28 114 10 100-114 73-83 6301 200
HC-41166 HC-POMUR 1-1/2' 40 26 18.5 55 8 39-67 25-53 608 80
HC-41167 HC-POMUR 2' 50 39 23.5 60 9 42-68 25-53 6000 100

■사양(SUS 브라켓 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41168 HC-SUSPOMUR 2-1/2' 65 34 25 77 9 48-80 31-65 S6000 100
HC-41169 HC-SUSPOMUR 3' 75 39 30 84 11 67-95 46-75 S6201 150
HC-41170 HC-SUSPOMUR 4' 100 44 28 114 10 100-114 73-83 S6301 200
HC-41171 HC-SUSPOMUR 1-1/2' 40 26 18.5 55 8 39-67 25-53 S608 80
HC-41172 HC-SUSPOMUR 2' 50 39 23.5 60 9 42-68 25-53 S6000 100

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
