제품분류 : 바퀴 >> 트로리
제품명 : 2륜 이탈방지 HC-H2/HC-UH2/HC-I2
페이지 번호 : 2002564

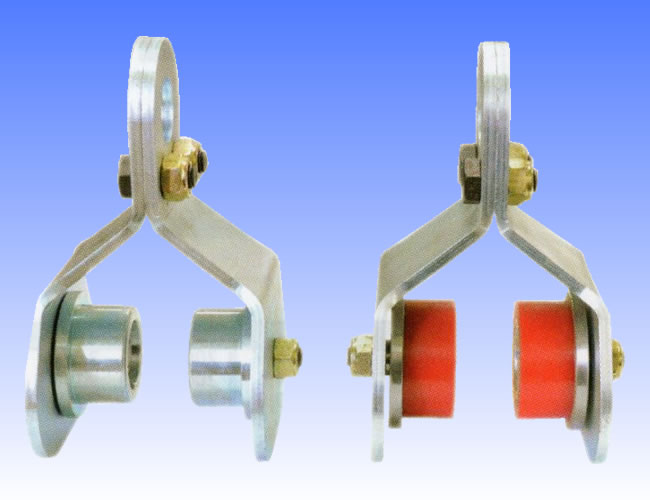

2륜 이탈방지용 철,우레탄 HC-H2/HC-UH2/HC-I2

특징 : 우레탄 코팅으로 소음이 없음

용도 :
- 각종 작업장, 하역운송, 창고등
- H빔에 매달아서 사용

■ H빔용

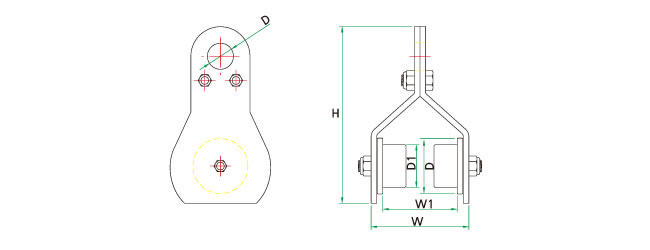

품번 상품명 바퀴외경
(D-D1)		 전체폭
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21032 HC-H2 3'(철) 59-46 105 80 190 12.5 6201 200 4EA
HC-21033 HC-H2 4'(철) 59-46 129 104 190 12.5 6201 200 4EA
HC-21034 HC-UH2 3'(우레탄) 69-56 105 78 190 12.5 6201 150 4EA
HC-21035 HC-UH2 4'(우레탄) 69-56 129 104 190 12.5 6201 150 4EA

■ I빔용
품번 상품명 바퀴외경
(D-D1)		 전체폭
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21056 HC-I2 3'-3(철) 59-48-42 105 80 190 12.5 6201 200 4EA
HC-21057 HC-I2 4'-4(철) 59-48-42 129 104 190 12.5 6201 200 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5
