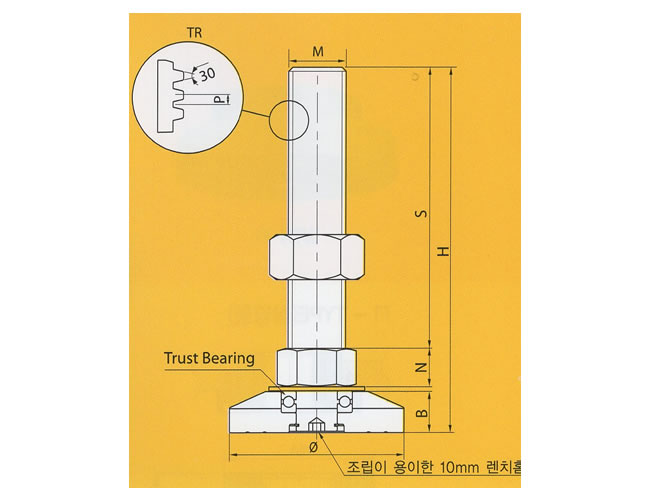

제원
| MODEL |
치수 |
재질 |
표면처리 |
허용하중
(4EA/KG) |
| Ø |
M |
S |
H |
N |
P/W |
B |
BOLT&NUT |
하부 |
| WtrB42 |
128 |
M42*6 |
150 |
205 |
22 |
|
30 |
SM45C |
SM45C |
무전해 니켈도금(E-Ni) |
12000 |
| 200 |
255 |
| 250 |
305 |
| 300 |
355 |
| WtrB52 |
148 |
M52*7 |
150 |
215 |
27 |
3330 |
35 |
SM45C |
SM45C |
16000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
| WtrB60 |
148 |
M60*7 |
150 |
215 |
27 |
35335 |
35 |
SM45C |
SM45C |
20000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
 |

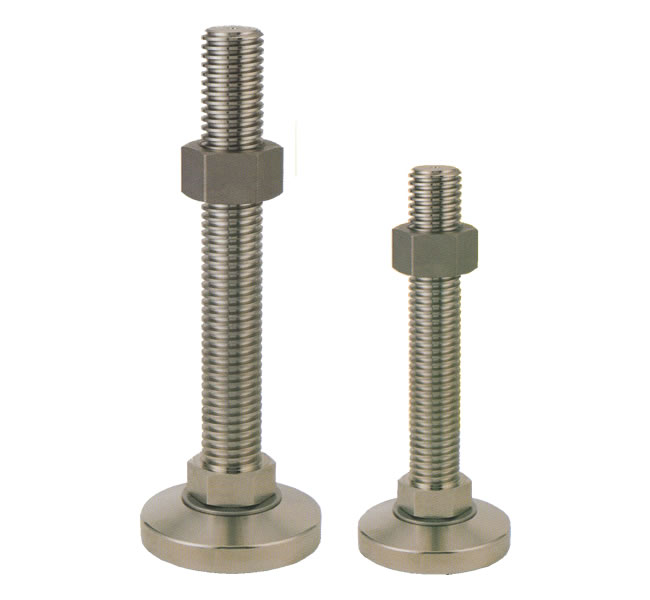

사다리꼴 조절좌의 특징 :
- 사다리꼴 나사에 무전해 니켈도금을 함으로써 내열성, 비오염성, 내마모성 및 밀착성이 우수하고, Hv400~500 정도로 표면경도가 우수함. 열처리시에는 Hv900~1000까지 가능함.
용도 : 반도체장비, LCD장비 자동화설비 전용기등. |
| |

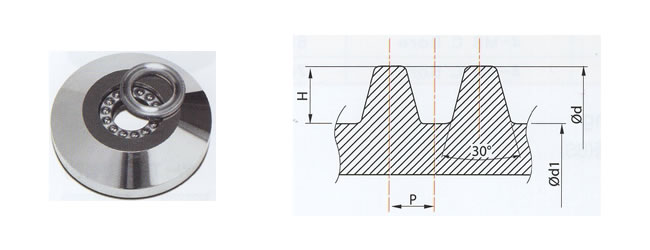

P |
d1 |
d |
H |
|
| Tr42*6P |
6 |
34.5 |
42 |
3.75 |
1. d1 : 골지름
2. d : 외경
3. H : 산높이 |
| Tr52*7P |
7 |
43.3 |
52 |
4.35 |
| Tr60*7P |
7 |
51.3 |
60 |
4.35 |
| Wtr-Housing Series |
 |
 |
제원
| MODEL |
치수 |
| 규격 |
Ø |
ØA |
ØB |
T |
C |
H |
ØD |
| WTH-42 |
Tr42*6P |
Ø147 |
Ø102 |
Ø122 |
25 |
4-M10 C'Bore |
50 |
Ø117 |
| WTH-52 |
Tr52*7P |
Ø157 |
Ø112 |
Ø132 |
25 |
4-M10 C'Bore |
60 |
Ø127 |
| WTH-60 |
Tr60*7P |
Ø167 |
Ø122 |
Ø142 |
25 |
6-M10 C'Bore |
70 |
Ø137 |
특징 :
- 내마모성 내소착성이 우수함
- 마찰계수가 작아 적은 토르크로도 높낮이 조절이 용이함
- 상대물에 맞춰서 가공함으로써 정밀한 가공이 가능함.
재질 : SM45C(SUS304 by Order)
도금 : 백색아연도금, 무전해 니켈도금 |
| Bushing |
 |
 |
제원
| MODEL |
치수 |
| 규격 |
Ø |
ØA |
ØB |
T |
C |
H |
| TH-42B |
Tr42*6P |
Ø97 |
Ø63 |
Ø78 |
15 |
4-M8 C'Bore |
50 |
| TH-52B |
Tr52*7P |
Ø107 |
Ø73 |
Ø88 |
15 |
4-M8' C'Bore |
60 |
| TH-60B |
Tr60*7P |
Ø117 |
Ø83 |
Ø98 |
15 |
4-M8' C'Bore |
70 |
특징 : 나사부 마모 및 파손시 부싱만 교체 후 사용 가능함.
재질 : 황동(BS) |
|
