기술자료
| 재질 |
Steel(SCM435) or SUS |
| 색 |
니켈도금(Ni), 아연도금(Zn), 무전해니켈 |
| 용도 |
프로파일 조립시 브라켓트 조립시 사용. |

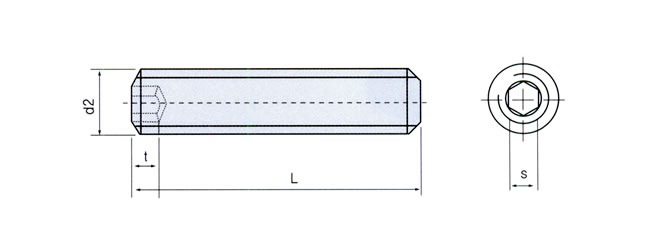

치수
| d1 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
| s |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
| t |
1.2~2 |
1.5~3 |
2~3 |
2~3.5 |
3~5 |
4~6 |
4.8~8 |
6.4~10 |
치수
| 직경 |
길이 |
적용볼트 |
| M3 |
5,6,8,10,12,15,16,20,25,30 |
둥근머리렌지 볼트
사라렌지 볼트
육각렌지 볼트
무두렌지 볼트 |
| M4 |
5,6,8,10,12,15,16,20,25,30,35,40,45,50 |
| M5 |
6,8,10,12,15,16,20,25,30,35,40,45,50 |
| M6 |
8,10,12,15,16,20,25,30,35,40,45,50,55,60,65,70,80,90,100 |
| M8 |
10,12,15,16,20,25,30,35,40,45,50,55,60,65,70,80,90,100 |
| M10 |
16,20,25,30,35,40,45,50,55,60,65,70,80,90,100 |
| M12 |
16,20,25,30,35,40,45,50,55,60,65,70,80,90,100 |
| M16 |
25,30,35,40,45,50,55,60,65,70,80,90 |
|
