제품분류 : AL프로파일 >> 볼트/너트

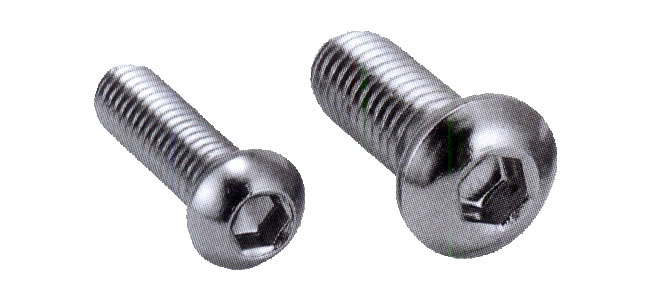

제품명 : 둥근머리렌지 볼트
페이지 번호 : 2002911
기술자료
재질 Steel(SCM435) or SUS
색 니켈도금(Ni), 아연도금(Zn), 무전해니켈
용도 프로파일 조립시 브라켓트 조립시 사용.

표준적용사이즈
M4 표준형 : 4*6, 4*8, 4*10, 4*12
M5 표준형 : 5*8, 5*10, 5*12, 5*15
머리사이즈 小 : 5*8, 5*10, 5*12
M6 표준형 : 6*10, 6*12, 6*15, 6*25
머리사이즈 小 : 6*15
M8 표준형 : 8*13, 8*15, 8*20, 8*30

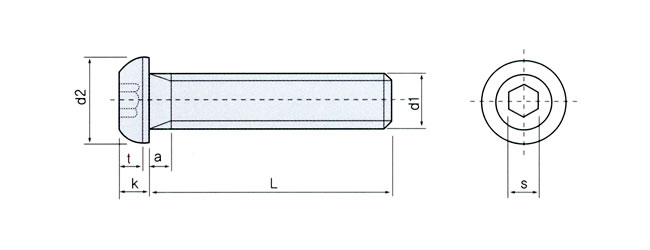

치수
d1 M3 M4 M5 M6 M8 M10 M12
d2 5.5 7.5 9.5 10.5 14 18 21
k 1.65 1.65 2.75 3.3 4.4 5.5 6.6
s 2 2 3 4 5 6 6
t 1.04 1.04 1.56 2.08 2.60 3.12 4.16
