제품분류 : 높낮이 바퀴 >> 캐리마스타

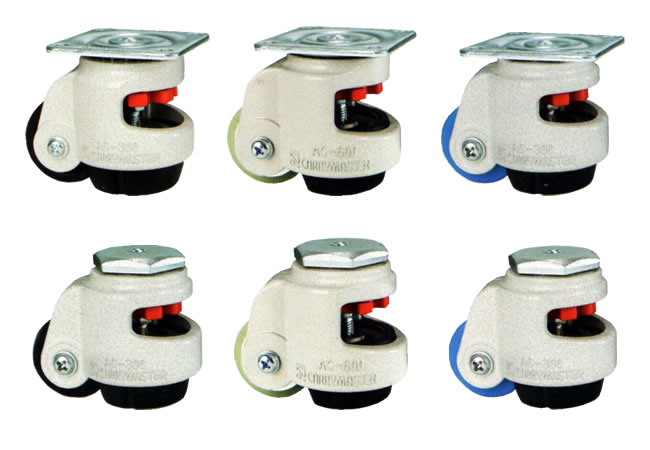

제품명 : AC Series
페이지 번호 : 2002967
특징 :
- 손쉬운 이동성, 고정성, 높낮이 조절, 방진 및 360˚ 회전 일체화
- ROHS 대응 가능

적용 : 통신장비, 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 의료기기, 제어반, 청정설비, 각종 가구류, 포장기계, 공작기계, 방직기, 인쇄기기, 각종 프레스, 각종 전용기, 기타 가변성 생산설비 및 AL프로파일 프레임 등.
■ 제원
항목 내용 비고
개당 허용 하중 35~1000kg/EA
추천 허용 하중 100~3000kg/4EA
사용온도 -10 ~ +60℃

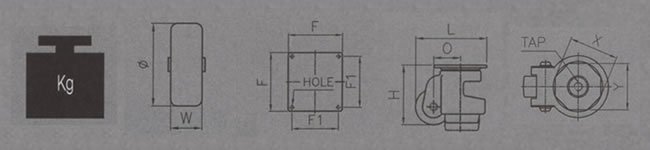

사양
모델 자중
(kg)		 허용중량
(1EA)		 허용중량
(4EA)		 Ø W F F1 Hole H I L O Tap
(order)		 X Y
AC-50F 0.38 35 100 Ø42 18 55*55 42*42 6.5 72 10 83 32 - - -
AC-50S 0.38 35 100 Ø42 18 - - - 72 10 83 32 M8(M12) 46 40
AC-300F 0.66 170 500 Ø50 22 73*73 58*58 6.5 82 10 100.5 39 - - -
AC-300F Ø8.7 0.66 170 500 Ø50 22 73*73 58*58 8.7 82 10 100.5 39 - - -
AC-300S 0.60 170 500 Ø50 22 - - - 82 10 98.5 39 M12(M16) 53 47
AC-600F 1.26 340 1000 Ø62 29 90*90 70*70 9.5 102 12 122 46 - - -
AC-600S 1.12 340 1000 Ø62 29 - - - 102 12 120 46 M12(M16) 70 65
AC-1000F 1.76 540 1600 Ø72 31 95*95 70*70 11 120 12 139 52 - - -
AC-1000S 1.58 540 1600 Ø72 31 - - - 120 12 139 52 M16 73 70
AC-1300F 1.92 670 2000 Ø72 31 95*95 70*70 11 121 15 143 55 - - -
AC-1300S 1.56 670 2000 Ø72 31 - - - 121 15 143 55 M16 73 70
AC-1800F 3.46 1000 3000 Ø92 54 100*100 70*70 13 131 15 178 70 - - -

재질
Model ①TOP PLATE ②BALL ③FRAME ④HANDLE
재질 표면처리 재질 표면처리 재질 표면처리 재질 표면처리
AC-50F SPC & S45C 아연도금 STB2 니켈 크롬도금 알루미늄다이케스팅
ALDC12		 IVORY
Powder coated		 ABS 적색
AC-50S
AC-300F
AC-300F Ø8.7
AC-300S
AC-600F
AC-600S
AC-1000F
AC-1000S
AC-1300F
AC-1300S
AC-1800F

Model ⑤LEVELER ⑥FOOT ⑦PIN ⑧WHEEL
재질 표면처리 재질 표면처리 재질 표면처리 재질 표면처리
AC-50F Swech 10A 아연도금 NBR 검정색 Swech 10A 아연도금 PA6 검정색
AC-50S
AC-300F
AC-300F Ø8.7
AC-300S
AC-600F
AC-600S
AC-1000F
AC-1000S
AC-1300F S20C 알루미늄다이케스팅
ALDC12
AC-1300S
AC-1800F MC Nylon 파란색
