제품분류 : 산업용 바퀴 >> 초고하중용

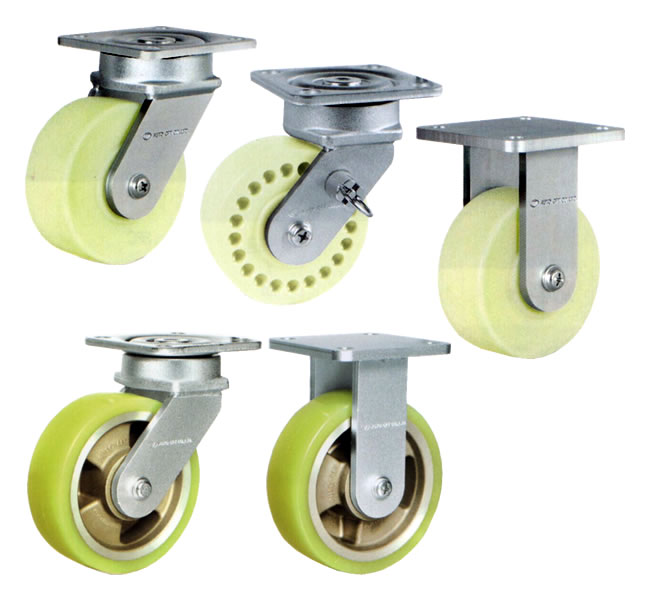

제품명 : ACMU/ACMM
페이지 번호 : 2002976
특징 :
- 구름성 및 선회성이 우수
- ROHS 대응 가능

적용 : 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 의료기기
■ 제원
항목 내용 비고
개당 허용 하중 400~800kg/EA
추천 허용 하중 1200~2400kg/4EA
사용온도 -10 ~ +60℃

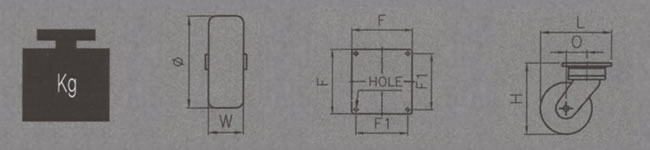

사양
모델 자중(SF)
(kg)
자중(RF)
(kg)
허용중량
(1EA)
허용중량
(4EA)
Ø W F F1 Hole H L O
ACMU(A)-75SF/RF 1.8 1.3 400 1200 Ø75 40 95*95 70*70 11 113 120 35
ACMM-75SF/RF 1.7 1.2 650 1950
ACMU(A)-100SF/RF 2.1 1.5 450 1350 Ø100 40 95*95 70*70 11 138 138 40
ACMM-100SF/SFB/RF/RFB 1.9 1.4 700 2100
ACMU(A)-125SF/RF 2.3 1.7 500 1500 Ø125 40 95*95 70*70 11 160 160 50
ACMM-125SF/SFB/RF/RFB 2.2 1.6 750 2250
ACMU(A)-150SF/RF 2.5 2.0 550 1650 Ø150 40 95*95 70*70 11 185 173 50
ACMM-150SF/SFB/RF/RFB 2.4 1.9 800 2400

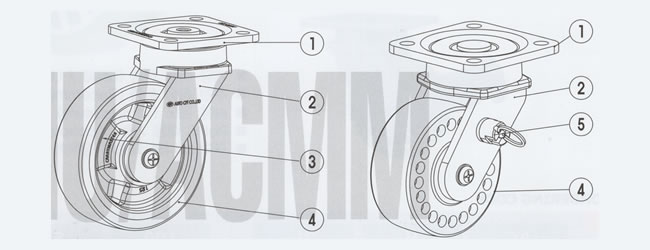

재질
Model ①TOP PLATE ②FRAME ③WHEEL CORE ④WHEEL ⑤BRAKE
재질 표면처리 재질 표면처리 재질 재질 재질 표면처리
ACMU(A)-75SF/RF SPC 아연도금 S45C
&
SPHC
아연도금 Aluminum Polyurethane(Antistatic polyurethane) - -
ACMM-75SF/RF MC Nylon - -
ACMU(A)-100SF/RF Polyurethane(Antistatic polyurethane) - -
ACMM-100SF/SFB/RF/RFB MC Nylon Zn 아연도금
ACMU(A)-125SF/RF Polyurethane(Antistatic polyurethane) - -
ACMM-125SF/SFB/RF/RFB MC Nylon Zn 아연도금
ACMU(A)-150SF/RF Polyurethane(Antistatic polyurethane) - -
ACMM-150SF/SFB/RF/RFB MC Nylon Zn 아연도금
■ 폴리우레탄 코팅 경도 : Shore A 95±2˚ (Polyurethane tread hardness)
