(주)고려바퀴종합상사


제품분류 : 조절좌/레벨푸트 >> 레벨푸트

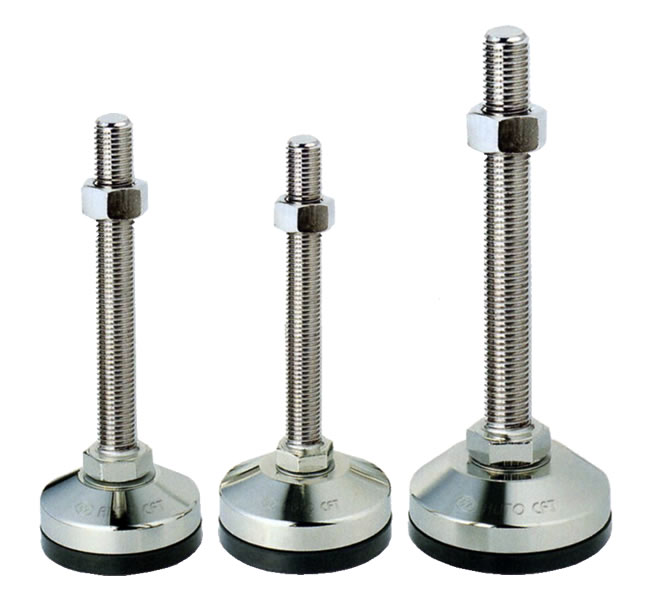

제품명 : A-MR
페이지 번호 : 2003012

특징 : 단조 후 가공품으로 중고하중형의 방진 및 미끄럼 방지

적용 : 콘베어, 공작기계, 자동화설비

사양

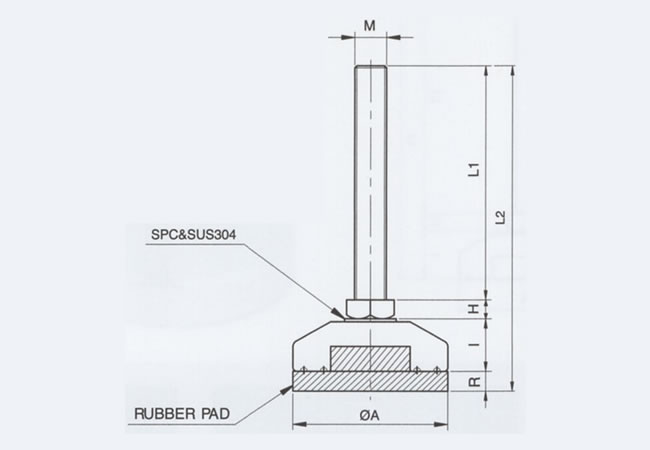

MODEL	치수(mm)						재질			허용하중 (kg/4EA)	표면처리
	L1	L2	H	I	A	M	Bolt&Nut	Cup	PAD
A-MR-12	60	91	8	18	Ø60	M12*1.75	S10C	S45C	NBR	1000	니켈도금
	90	121
	120	151
	150	181
A-MR-16	50	96	10	26	Ø78	M16*2.0	S10C	S45C	NBR	2000	니켈도금
	80	126
	100	146
	130	176
	150	196
	180	226
	200	246
	50	83		18	Ø60
	80	113
	100	133
	130	163
	150	183
	180	213
	200	233
A-MR-20	100	149	13	26	Ø78	M20*2.5	S10C	S45C	NBR	3000	니켈도금
	130	179
	150	199
	180	229
	200	249
	100	136		18	Ø60
	130	166
	150	186
	180	216
	200	236
A-MR-24	100	156	15	31	Ø98	M24*3.0	S10C	S45C	NBR	4000	니켈도금 or 무전해 니켈(E-Ni)
	130	186
	150	206
	180	236
	200	256
	100	151		26	Ø78
	130	181
	150	201
	180	231
	200	251
A-MR-30	150	210	19	31	Ø98	M30*3.5	S10C	S45C	NBR	5000	니켈도금 or 무전해 니켈(E-Ni)
	200	260
	150	205		26	Ø78
	200	255
