제품분류 : 산업용 바퀴 >> AGV캐스터

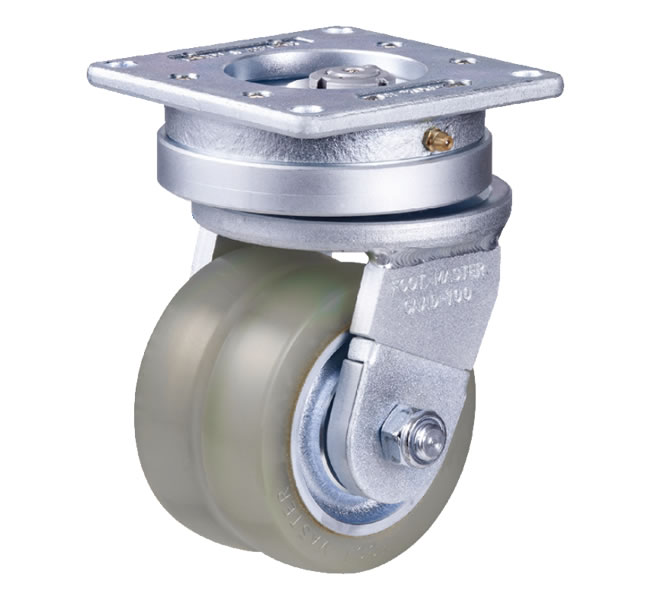

제품명 : GAAD
페이지 번호 : 2003207
브라켓트 :

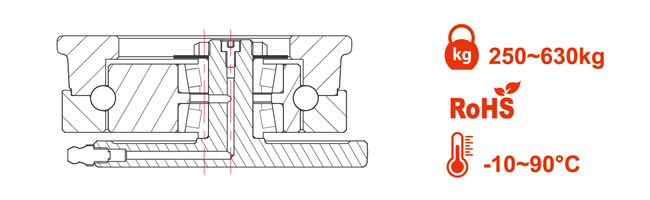

단조 플레이트, 회전부위의 강화열처리와 테이퍼롤러베어링의 적용으로 내구성이 우수한 회전구조(125/150시리즈 : 2열의 스러스트베어링), 그리스 니플 적용, 강력한 용접 프레임, 회전반경이 자른 2개의 축으로 전체 회전반경을 자동보상하는 회전구조, 볼트너트식 샤프트 체결구조.

표면처리 : 아연도금

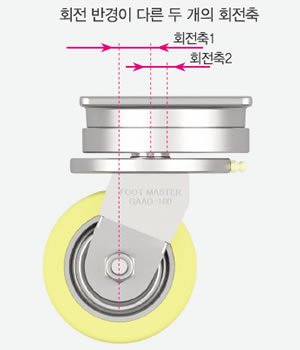

  회전반경이 다른두개의 회전축을 적용시킨 GAAD는 작진/후진 운동에서 운동방향에 따라 스스로 회전축을 정렬시켜 자동으로 회전 반겨을 최적화시키는 기능을 가지고 있습니다.

AGV의 움직임은 캐스터의 옵셋(회전반경)에 의해서 많은 영향을 받습니다.

옵셋이 너무 길면 AGV의 휘청거림이 커서 AGV가 정해진 경로를 이탈하여, 옵셋이 너무 작으면 AGV의 구동모토에 과부하가 걸립니다.

특히, 직진 후 후진 또는 후진후 직진의 움직임이 필연적으로 필요한 AGV는 이러한 휘청거림을 적게 하여야 합니다.

FOOT MASTER 의 특허제품인 GAAD의 자동 정렬기능은 AGV의 휘청거림과 구동모터의 과부하라는 두개의 문제점늘 동시에 해결하는 최고의 AGV 캐스터입니다.

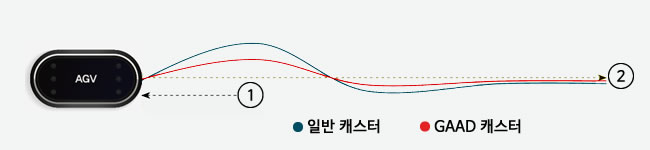

일반 캐스터와 AGV GAAD의 움직임 추적 곡선


※ 추천하중 : 허용하중*3
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.
모델 바퀴종류 바퀴직경 바퀴폭 허용하중 바퀴높이 옵셋거리 장착부크기 홀간거리 홀크기 Cad
GAAD-75-ASF HUD 75 30*2 250 130 10~30 112*112 92*92 9
GAAD-100-ASF 100 30*2 310 160 10~30
GAAD-125-ASF 125 35*2 440 185 15~33 145*145 120*120 11
GAAD-150-ASF 150 40*2 630 220 15~35
GAAD-75-ASF NUD 75 30*2 250 130 10~30 112*112 92*92 9
GAAD-100-ASF 100 30*2 310 160 10~30
GAAD-125-ASF 125 35*2 440 185 15~33 145*145 120*120 11
GAAD-150-ASF 150 40*2 630 220 15~35

바퀴선택에 대한 가이드
이미지 구분 바퀴설명
HUD -주형우레탄(Shore A95)
- 스틸코어 코어
- 볼베어링 2개
NUD -주형우레탄(Shore A95)
- 스틸 코어
- 볼베어링 2개

바퀴코드 바퀴외경
(mm)		 바퀴폭
(mm)		 축경
(mm)		 허브길이
(mm)		 허용하중
(kg)		 베어링규격
HUD-75-30 75 30 15 30 125 6202ZZ
HUD-100-30 100 30 15 30 155 6202ZZ
HUD-125-35 125 35 15 35 220 6202ZZ
HUD-150-40 150 40 15 40 315 6202ZZ
NUD-75-30 75 30 15 30 125 6202ZZ
NUD-100-30 100 30 15 30 155 6202ZZ
NUD-125-35 125 35 15 35 220 6202ZZ
NUD-150-40 150 40 15 40 315 6202ZZ
