제품분류 : 산업용 바퀴 >> AGV캐스터
제품명 : GAGD
페이지 번호 : 2003208

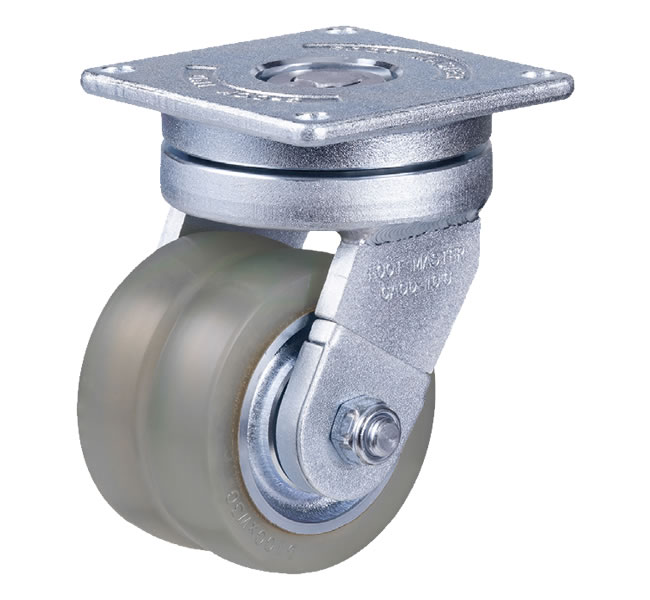

FOOT MASTER AGV캐스터-GAGD는 무거운 하중을 견디며 회전시의 순간 정지를 방지하기 위해 일반 캐스터의 옵셋(회전반경)보다 작은 최적의 옵셋(회전반경)을 가진 고하중용 AGV 캐스터입니다.

브라켓트 :

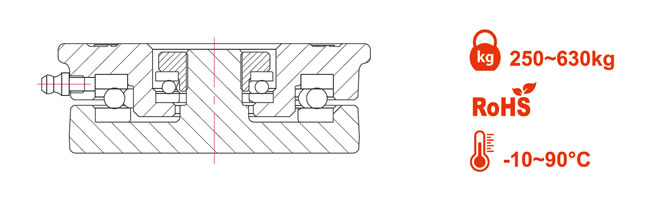

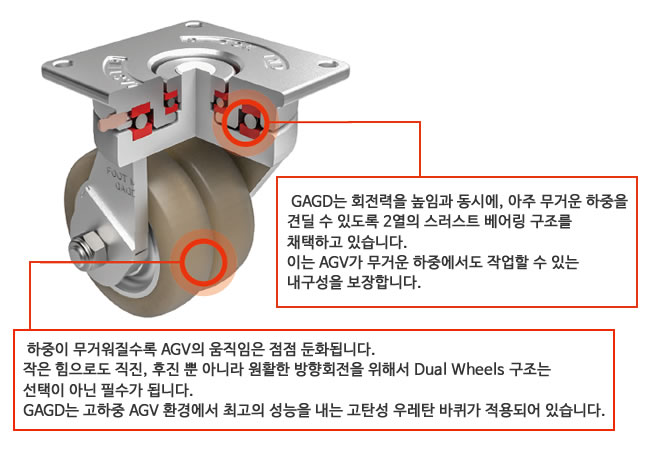

단조 플레이트, 2열의 스러스트베어링 적용으로 고하중에 최적화된 회전구조, 그리스 니플 적용, 강력한 용접프레임 구조, 볼트너트식 샤프트 체결구조.

표면처리 : 아연도금
무거운 무게를 싣고 다니는 AGV는 방향 전환을 하기가 쉽지 않습니다.

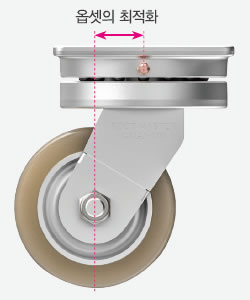

또한 AGV가 회전을 할때, 바닥과 항상 접지하고 있는 바퀴를 중심으로 AGV가 회전하므로 방향 전환시 캐스터의 옵셋(회전반경)만큼 AGV가 휘청 거립니다.

하중이 무거울수록 이러한 휘청거림은 두드러지며, AGV가 정위치에서 벗어나 멈추는 현상이 발생합니다.


FOOT MASTER AGV캐스터-GAGD는 무거운 하중을 견디며 회전시의 순간 정지를 방지하기 위해 일반 캐스터의 옵셋(회전반경)보다 작은 최적의 옵셋(회전반경)을 설정해 최고의 솔루션을 제공하고 있습니다.


※ 추천하중 : 허용하중*3
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

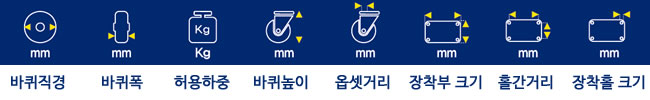

모델 바퀴종류 바퀴직경 바퀴폭 허용하중 바퀴높이 옵셋거리 장착부크기 홀간거리 홀크기 Cad
GAGD-75-ASF HUD 75 30*2 250 123 30 112*112 92*92 9
GAGD-100-ASF 100 30*2 310 150 30
GAGD-125-ASF 125 35*2 440 175 33 145*145 120*120 11
GAGD-150-ASF 150 40*2 630 200 35
GAGD-75-ASF NUD 75 30*2 250 123 30 12*112 92*92 9
GAGD-100-ASF 100 30*2 310 150 30
GAGD-125-ASF 125 35*2 440 175 33 145*145 120*120 11
GAGD-150-ASF 150 40*2 630 200 35

바퀴선택에 대한 가이드
이미지 구분 바퀴설명
HUD -주형우레탄(Shore A95)
- 스틸코어 코어
- 볼베어링 2개
NUD -주형우레탄(Shore A95)
- 스틸 코어
- 볼베어링 2개

바퀴코드 바퀴외경
(mm)		 바퀴폭
(mm)		 축경
(mm)		 허브길이
(mm)		 허용하중
(kg)		 베어링규격
HUD-150-40 150 40 15 40 315 6202ZZ
NUD-75-30 75 30 15 30 125 6202ZZ
NUD-100-30 100 30 15 30 155 6202ZZ
NUD-125-35 125 35 15 35 220 6202ZZ
NUD-150-40 150 40 15 40 315 6202ZZ
