제품분류 : 산업용 바퀴 >> AGV캐스터

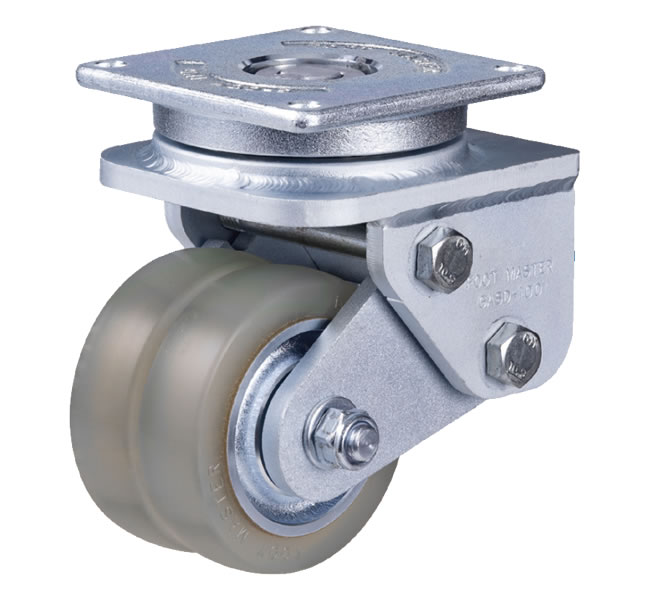

제품명 : GASD
페이지 번호 : 2003211
브라켓트 :

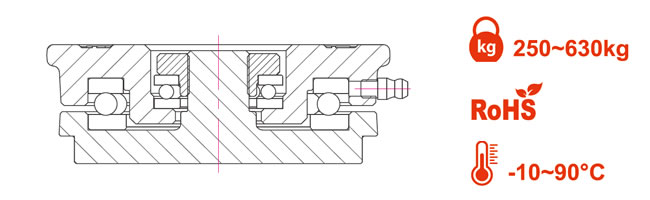

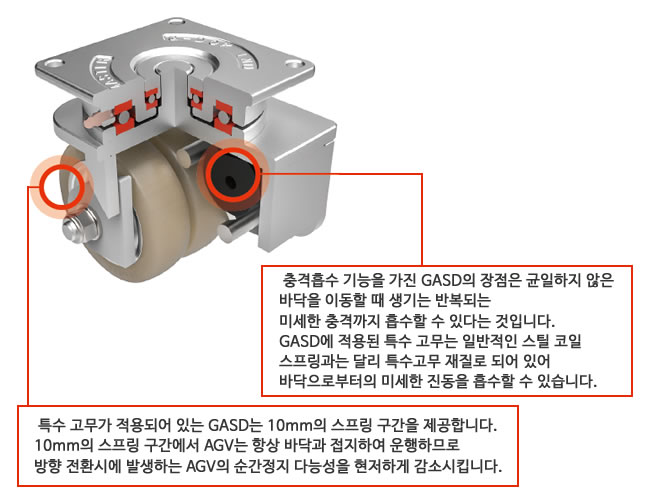

단조 플레이트, 2열의 스러스트베어링 적용으로 고하중에 최적화된 회전구조, 그리스 니플 적용, 강력한 용업 프레임, 특수고무를 적용한 미세한 충격흡수 및 노면접지기능, 볼트너트식 샤프트 체결구조.

표면처리 : 아연도금
  매끄러워 보이는 바닥이라도 실제로는 아주 평평하지는 않습니다.

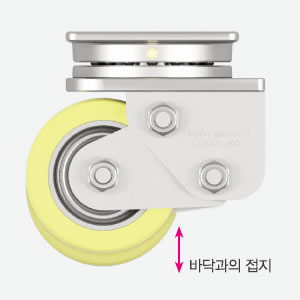

AGV는 보통 4개의 캐스터를 장착하고 있는데, 이 중 1개의 캐스터는 바닥에 닿지 않는 현상이 종종 발생합니다. AGV의 회전 구간에서, 바닥에 닿지 않은 캐스터가 갑자기 바닥과 닿게 되면 AGV의 진행방향과 어긋나게 되어 AGV는 균형을 잃게 됩니다.

따라서 AGV가 정위치에서 벗어나는 일이 발생하고 이는 AGV의 순간 정지를 발생 시킵니다.

FOOT MASTER AGV캐스터 GASD는 휘청거림으로 인한 이탈 현상을 제거하는 최고의 솔루션을 제공합니다.



※ 추천하중 : 허용하중*3
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

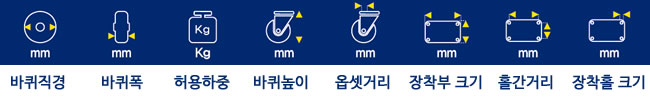

모델 바퀴종류 바퀴직경 바퀴폭 허용하중 바퀴높이 옵셋거리 장착부크기 홀간거리 홀크기 Cad
GASD-75-ASF HUD 75 30*2 250 130-10 30 112*112 92*92 9
GASD-100-ASF 100 30*2 310 160-10 30
GASD-125-ASF HUD 125 35*2 440 185-10 33 145*145 120*120 11
GASD-150-ASF 150 10*2 630 220-10 35
GASD-75-ASF NUD 75 30*2 250 130-10 30 112*112 92*92 9
GASD-100-ASF 100 30*2 310 160-10 30
GASD-125-ASF NUD 125 35*2 440 185-10 33 145*145 120*120 11
GASD-150-ASF 150 40*2 630 220-10 35

바퀴선택
이미지 구분 바퀴설명
HUD -주형우레탄(Shore A95)
- 스틸코어 코어
- 볼베어링 2개
NUD -주형우레탄(Shore A95)
- 스틸 코어
- 볼베어링 2개

바퀴코드 바퀴외경
(mm)		 바퀴폭
(mm)		 축경
(mm)		 허브길이
(mm)		 허용하중
(kg)		 베어링규격
HUD-75-30 75 30 15 30 125 6202ZZ
HUD-100-30 100 30 15 30 155 6202ZZ
HUD-125-35 125 35 15 35 220 6202ZZ
HUD-150-40 150 40 15 40 315 6202ZZ
NUD-75-30 75 30 15 30 125 6202ZZ
NUD-100-30 100 30 15 30 155 6202ZZ
NUD-125-35 125 35 15 35 220 6202ZZ
NUD-150-40 150 40 15 40 315 6202ZZ
