(주)고려바퀴종합상사


제품분류 : 높낮이 바퀴 >> 높낮이 조절용

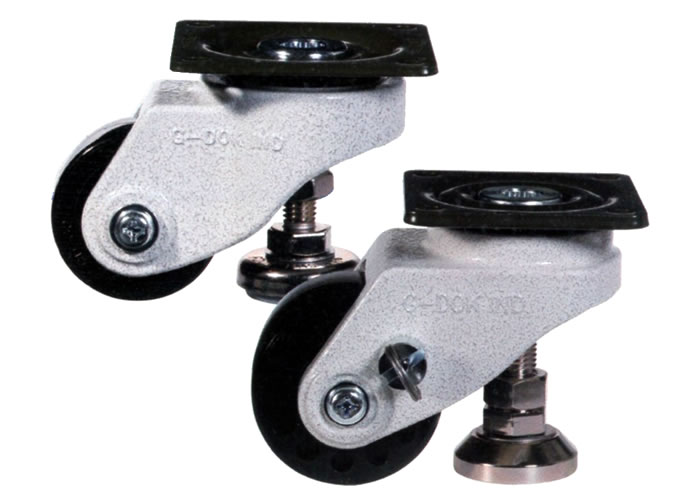

제품명 : GDL/GDLD시리즈
페이지 번호 : 2003214

브라켓트 :

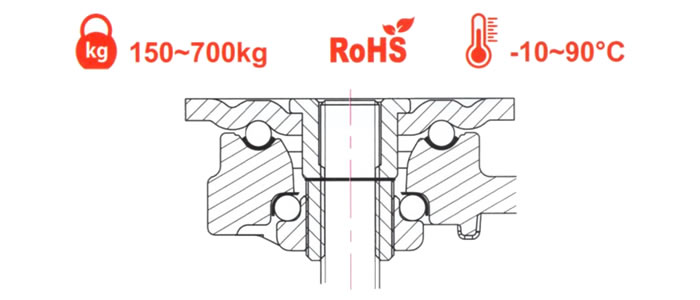

- 프레스 플레이트, 강화열처리가 시트가 적용된 이중볼 회전구조.
- 아이보리 알루미늄 프레임.
- 스패너를 통한 높이조절 기능.
- 사이드 핀형브레이크, 볼트너트식 샤프트 체결구조.

표면처리 : 분체도장, 아연도금.

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90°

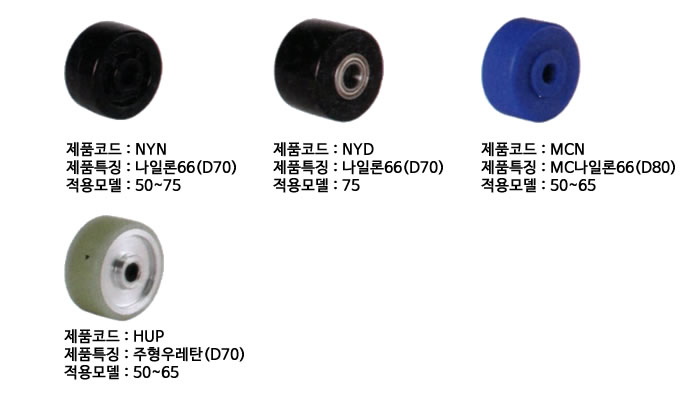

모델	바퀴유형	바퀴종류	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	장착부크기	홀간거리	홀크기	Cad
GDL-50-ASF-NYN	회전형	NYN	50	25	150	73+10	45	73*73	58*58	7
GDL-65-ASF-NYN	회전형		63	28	500	98+18	56	90*90	70*70	9.5
GDLD-75-ASF-NYN	회전형		72	25*2	700	108+20	64	90*90	70*70	9.5
GDL-75-ASF-NYD	회전형	NYD	75	55	700	110+18	64	90*90	70*70	9.5
GDL-75-BSF-NYD	회전브레이크형	NYD	75	55	700	110+18	64	90*90	70*70	9.5
GDL-50-ASF-MCN	회전형	MCN	49	25	150	73+10	45	73*73	58*58	7
GDL-65-ASF-MCN	회전형	MCN	63	28	500	98+18	56	90*90	70*70	9.5
GDL-50-ASF-HUP	회전형	HUP	49	25	150	73+10	45	73*73	58*58	7
GDL-65-ASF-HUP	회전형	HUP	63	28	500	98+18	56	90*90	70*70	9.5
