(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 중하중용

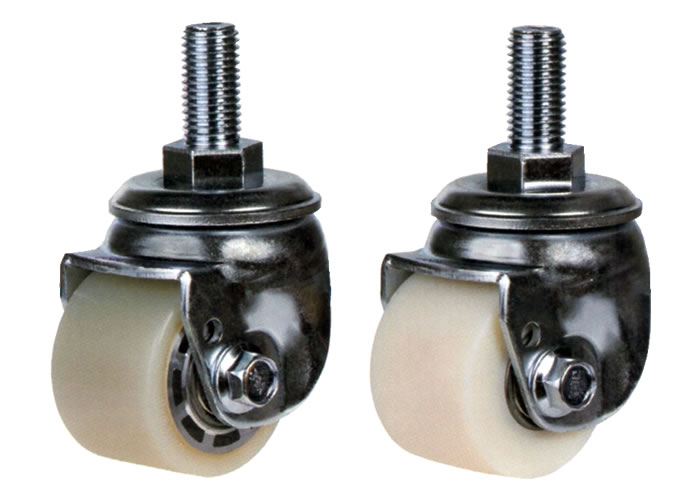

제품명 : JS-S Series
페이지 번호 : 2003500

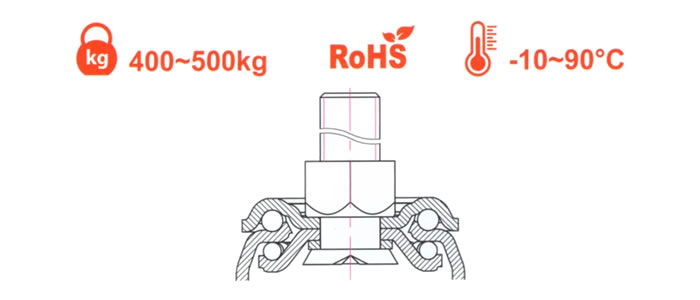

브라켓트 :
- 단조볼트 고장력 강판에 강화열처리 적용된 프레스 플레이트.
- 일체화된 강력한 프레스 프레임.
- 볼트너트식 샤프트 체결구조.

표면처리 : 아연도금.

※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90°

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

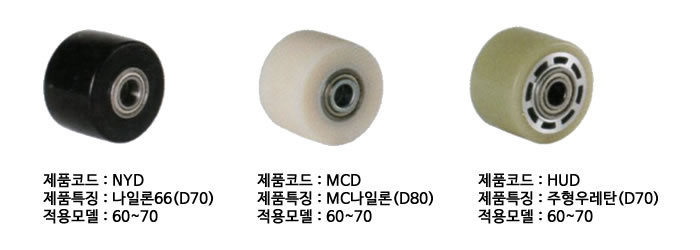

모델	바퀴유형	바퀴종류	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	볼트크기	볼트길이	볼트렌치	Cad
JS-60-ASS	회전형	NYD	60	48	500	98	21	M20*2.5	40	30
JS-70-ASS	회전형	NYD	70	48	500	108	21	M20*2.5	40	30
JS-60-ASS	회전형	MCD	60	48	500	98	21	M20*2.5	40	30
JS-70-ASS	회전형	MCD	70	48	500	108	21	M20*2.5	40	30
JS-60-ASS	회전형	HUD	60	48	500	98	21	M20*2.5	40	30
JS-70-ASS	회전형	HUD	70	48	500	108	21	M20*2.5	40	30
