제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

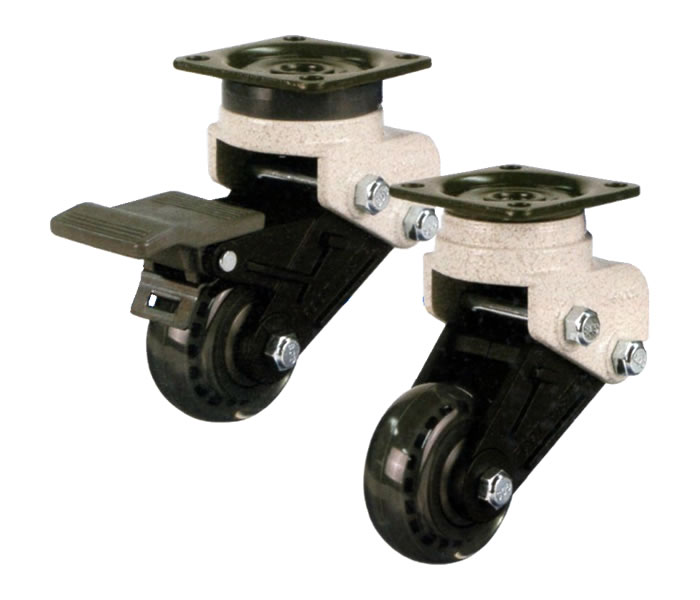

제품명 : 미니 GDS-F 시리즈
페이지 번호 : 2003501
브라켓트 :

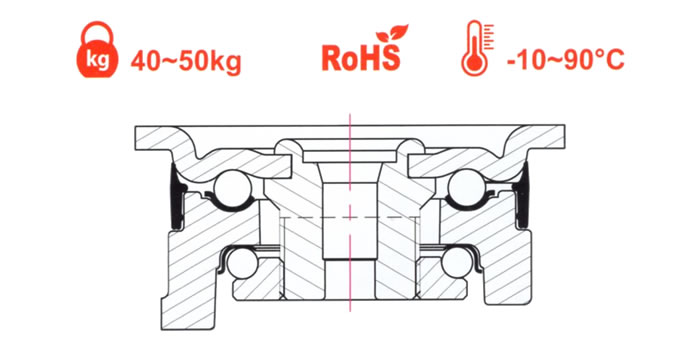

- 프레스 플레이트, 강화열처리 시트가 적용된 이중 볼 회전구조.
- 아이보리 알루미늄.
- 특수고무를 적용한 미세한 충격흡수 기능(A65, A75 선택).
- 부드럽게 작동하는 탑브레이크 시스템.
- 특수형태의 샤프트 적용으로 부드러운 회전력 강화.

표면처리 : 분체도장, 아연도금.

※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90°
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.
모델 바퀴유형 바퀴종류 쿠션 바퀴직경 바퀴폭 허용하중 바퀴높이 회전반경 장착부크기 홀간거리 홀크기 Cad

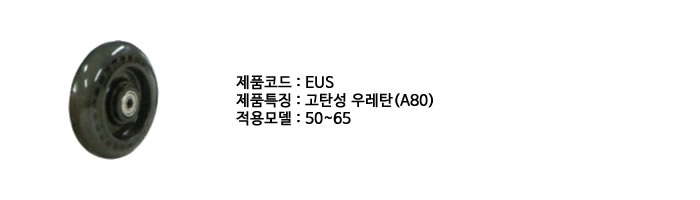

GDS-50-ARF 고정 EUS 65˚ 50 23 40 100-10 30~34 55*55 42*42 6.5
GDS-50-ASF 회전
GDS-50-BSF 회전브레이크
GDS-50-BRF 고정브레이크
GDS-65-ARF 고정 64 23 50 115-10 30~36 55*55 42*42 6.5
GDS-65-ASF 회전
GDS-65-BSF 회전브레이크
GDS-65-BRF 고정브레이크
GDS-50-ARF-PUS 고정 50 23 40 100-10 30~34 95*64 78*45
72*45		 9
GDS-50-ASF-PUS 회전
GDS-50-BSF-PUS 회전브레이크
GDS-50-BRF-PUS 고정브레이크
GDS-65-ARF-PUS 고정 64 23 50 115-10 30~36 95*64 78*45
72*45		 9
GDS-65-ASF-PUS 회전
GDS-65-BSF-PUS 회전브레이크
GDS-65-BRF-PUS 고정브레이크
