제품분류 : 산업용 바퀴 >> 고하중용

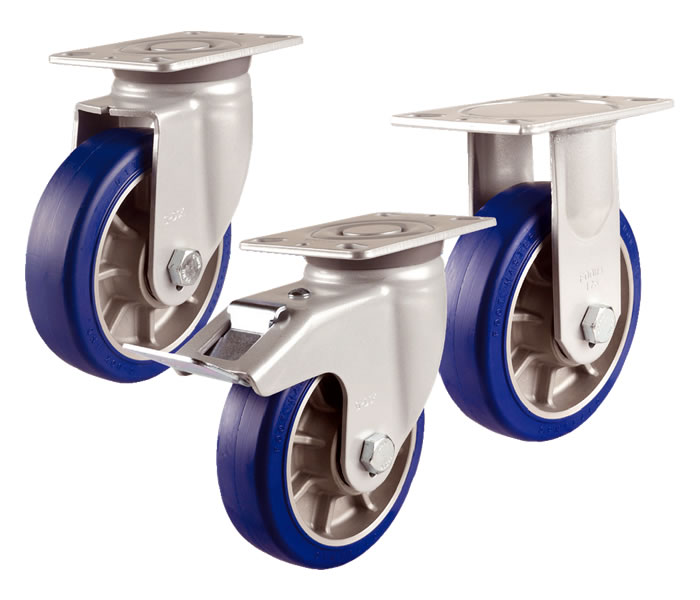

제품명 : GHP시리즈
페이지 번호 : 2003510
브라켓트 :
- 프레스 플레이트.

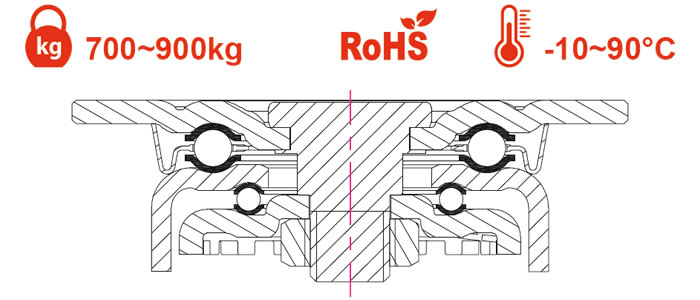

- 강화열처리 시트가 적용된 이중 볼 회전구조.
- 일체회된 강력한 프레스 프레임.
- 휠 및 선회부의 잠금기능이 동시에 작동하는 토탈락 스틸 탑브레이크 시스템.
- 볼트너트식 샤프트 체결구조.

표면처리 : 분체도장, 아연도금.

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.
모델 바퀴유형 바퀴종류 바퀴직경 바퀴폭 허용하중 바퀴높이 회전반경 장착부크기 홀간거리 홀크기 Cad

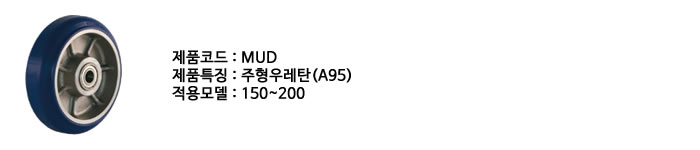

GHP-150-ASF 회전 MUD 150 50 700 200 65 158*114 133*86
125*62		 13
GHP-150-ARF 고정
GHP-150-BSF 회전브레이크
GHP-175-ASF 회전 175 50 800 225 60 158*114 133*86
125*62		 13
GHP-175-ARF 고정
GHP-175-BSF 회전브레이크
GHP-200-ASF 회전 200 50 900 250 55 158*114 133*86
125*62		 13
GHP-200-ARF 고정
GHP-200-BSF 회전브레이크
GHP-150-ASF-PEU 회전 MUD 150 50 700 200 65 140*110 105*80
105*75		 11
GHP-150-ARF-PEU 고정
GHP-150-BSF-PEU 회전브레이크
GHP-175-ASF-PEU 회전 175 50 800 225 60 140*110 105*80
105*75		 11
GHP-175-ARF-PEU 고정
GHP-175-BSF-PEU 회전브레이크
GHP-200-ASF-PEU 회전 200 50 900 250 55 140*110 105*80
105*75		 11
GHP-200-ARF-PEU 고정
GHP-200-BSF-PEU 회전브레이크
