(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 중중하중용

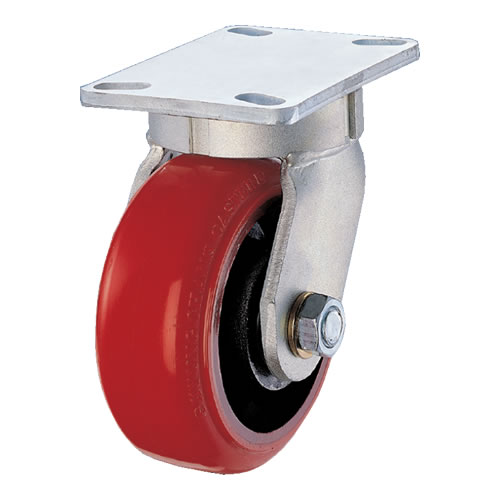

제품명 : 71시리즈
페이지 번호 : 2000039

특성 :
- KING PIN(TOP PIN)이 없는 스타일의 CASTER
- RACE WAY부의 정밀베어링 채용으로 내마모성 증대
- RACEWAY부의 고른 하중 분포로 내하중의 증대
- 튼튼하고 깔끔한 형식의 외관
- 진동 또는 흔들림의 감소 악조건에 유리
- 불량감소, 기계의 수명 향상, 유지 보수의 감소

용도 :
- 중고하중용 및 악조건을 요하는 운반구
- 화물 및 컨테이너

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					장착부 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
7160S ** PC	-	152 (6)	64 (2-1/2)	Polyurethane / Cast iron	Ball (#6205)	Ø19(3/4)	190	116	720
7160S ** RC	-								270
7180S ** PC	-	203 (8)	64 (2-1/2)		Ball (#6205)		257	166	770
7180S ** RC	-								370
7110S ** PC	-	254 (10)	64 (2-1/2)		Ball (#6205)		302	202	820

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
장착부 형식		코드번호	밑판크기	볼트 취부 간격	조립볼트 규격	재료두께
평판형		A1 (기본사양)	158*114	13386 to 12562 (129*74)	M12	9

선택사양

악세사리 코드	사양
TG	Thread Guard(Roller Bearing Only)
BG	Beige Color Wheel Available
